Nidus

ワークが、自分の巣を作る。Nidus は、ワークの 3D データから保持治具の形状を自動で生成し、3D プリントで製造する、ワーク専用のネスト治具です。

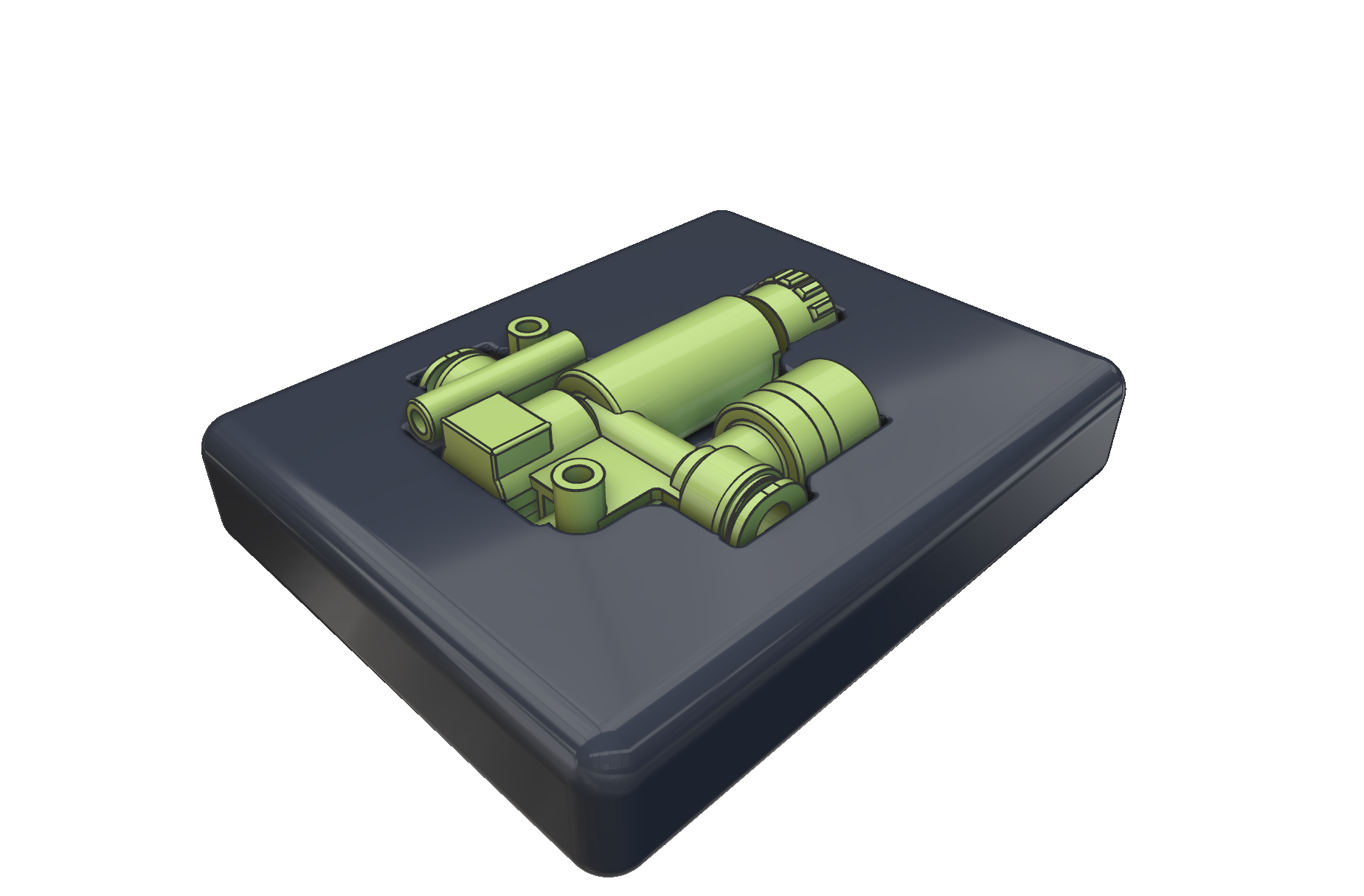

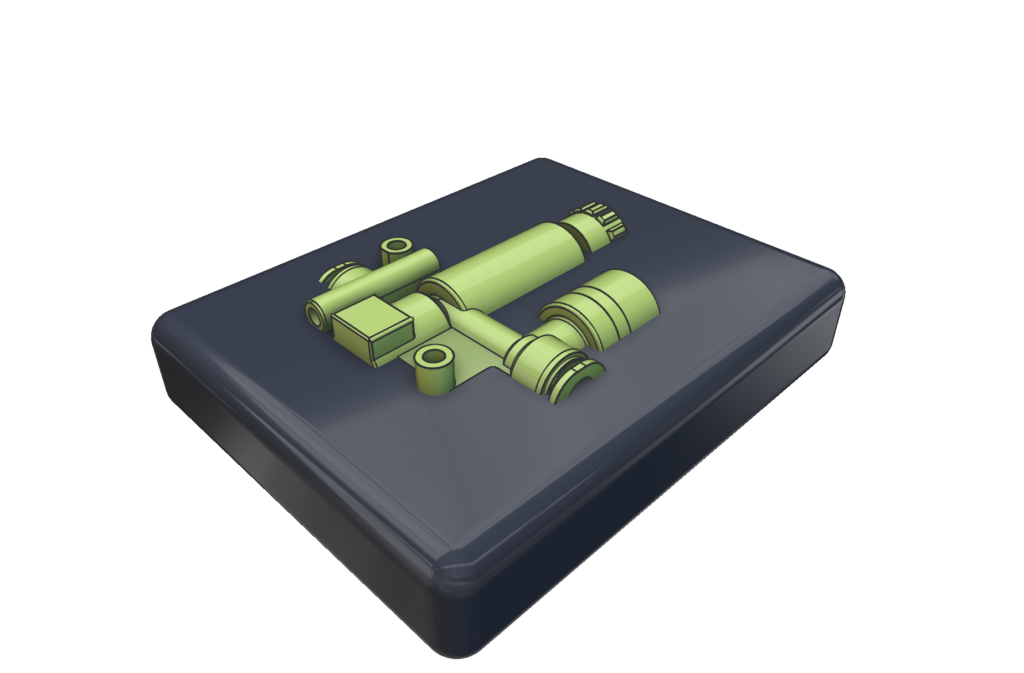

緑色のワークが、黒い治具のくぼみに収まっている
Fig. 1 — ワーク(緑)と保持治具(CAD)

課題

治具の設計と製作は、量産の立ち上げでも試作でも、日程を左右する工程です。

  • 汎用のピンやブロックで組んだ治具は、ワークとの接触が点になり、傷や変形の原因になる。
  • 専用治具を削り出すと、設計と加工に数週間かかる。
  • ワークが変わるたびに、最初からやり直しになる。

仕組み

01

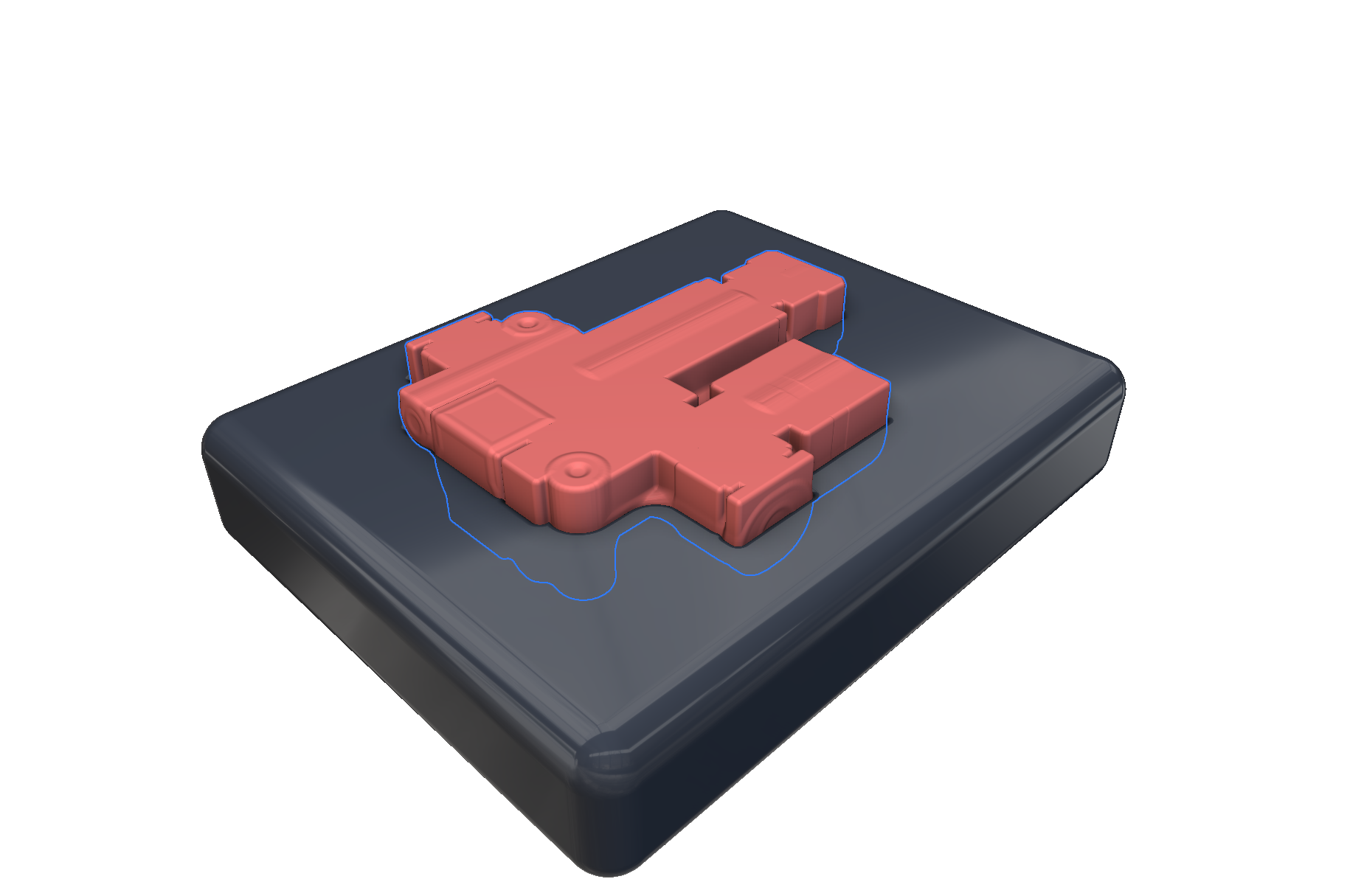

1 方向に抜ける形にする

ワークの形状を 1 つの抜き方向に展開し、その方向に対するオーバーハングをなくす。人手でもロボットでも、干渉なく置く・取るができる。

02

面で受ける

広い接触面でワークを受け、局所的な圧力を下げる。傷や変形を抑える。

03

剛体と弾性体を選ぶ

精度が必要な位置決めには剛体(Rigid)、傷やクランプ荷重に敏感なワークには弾性体(Elastomeric)を使う。

04

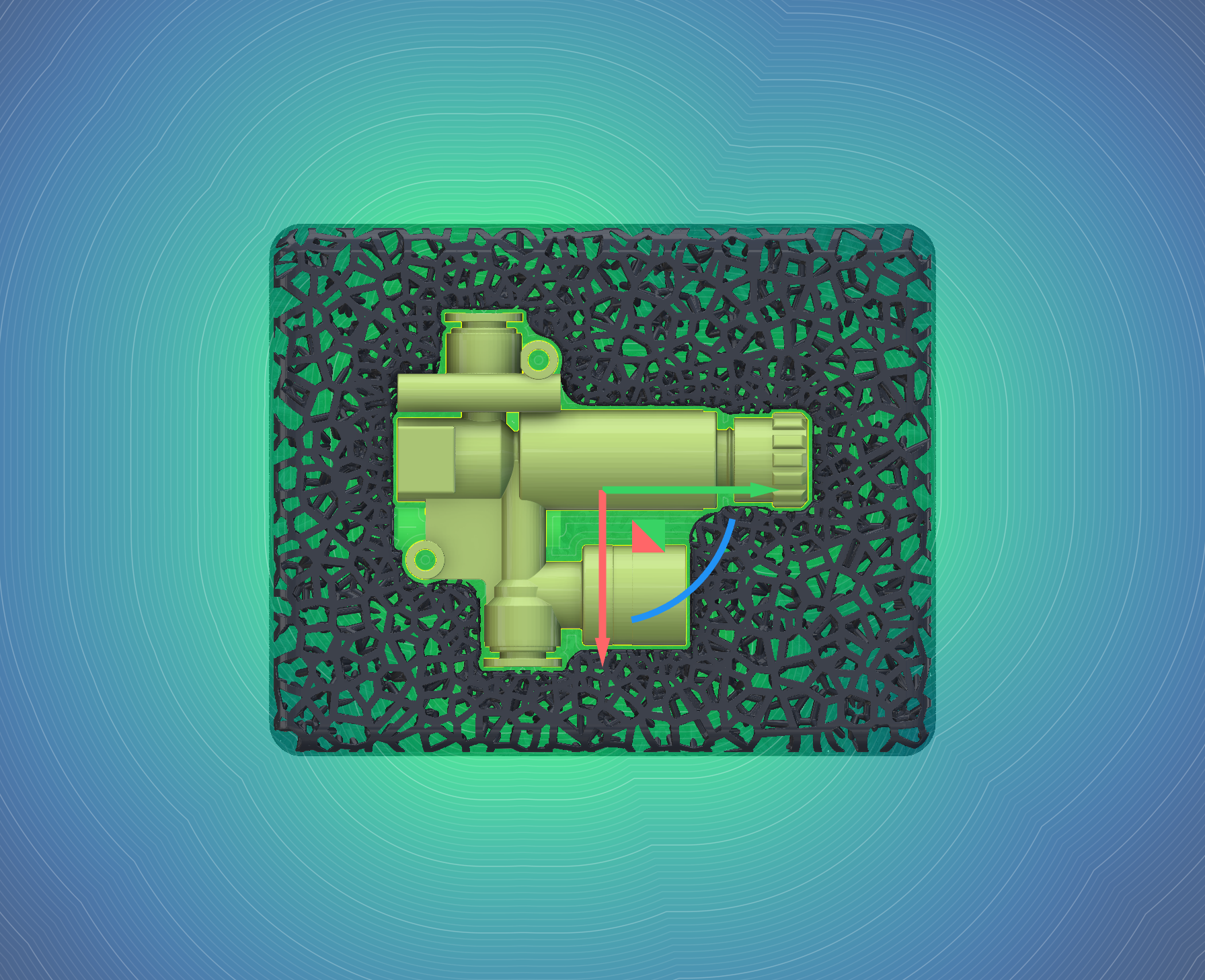

弾性を深さ方向に変える

ワーク表面からの距離をもとにラティス構造を生成する。接触面は柔らかく、深部は荷重を支える。

05

3D プリントで作る

設計から出荷までデジタルデータでつながる。金型も切削工程も使わない。

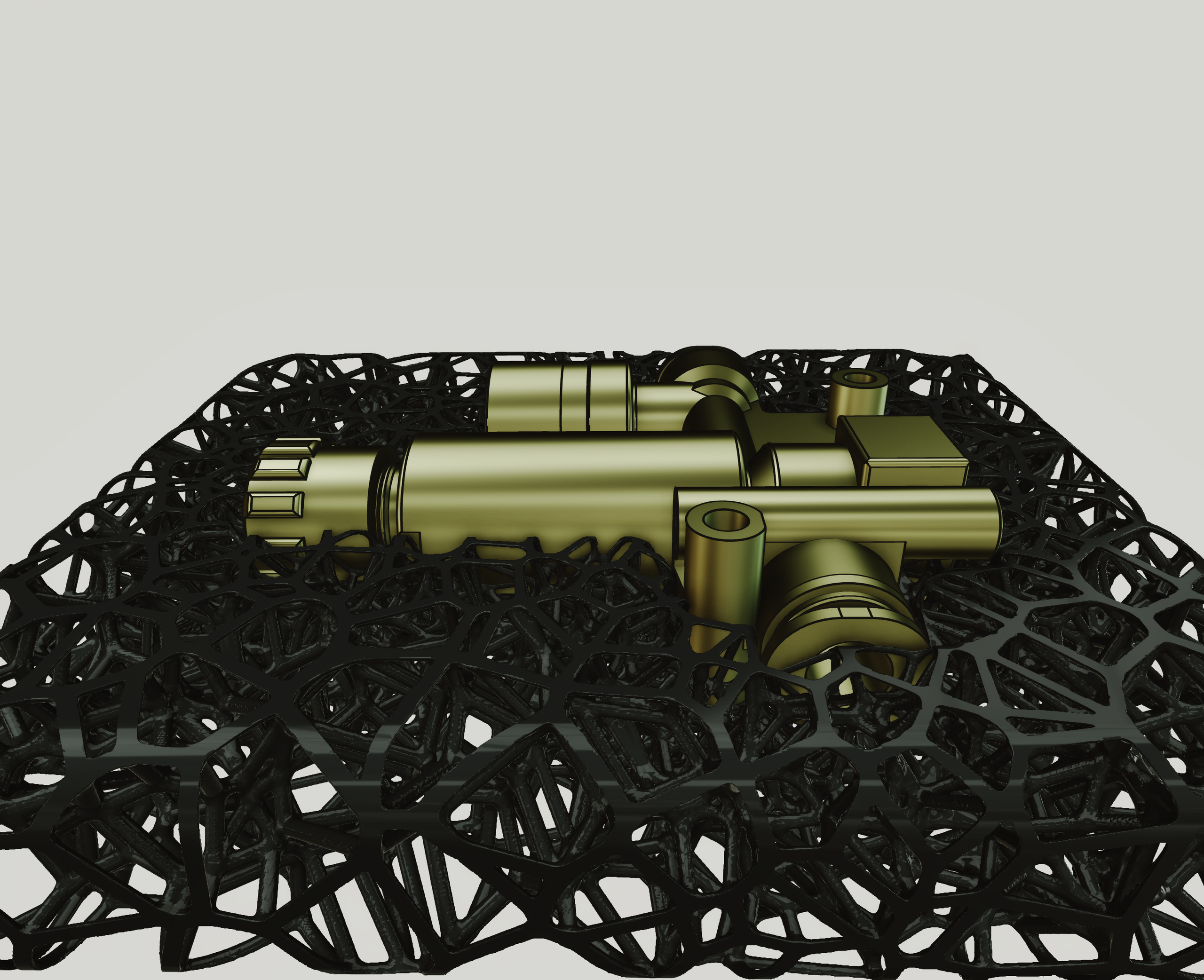

ワークを囲む治具の内部に、不規則な網目のラティス構造が見える
Fig. 2 — ワークのまわりのラティス構造(CAD)

用途

  • ロボットハンドリングの供給・排出ネスト
  • 測定・検査治具
  • 組立・接着・塗装時の保持
  • 精密部品の搬送トレー・キッティング

仕様

項目内容
入力ワークの 3D データ。ない場合は、リバースエンジニアリングで取得
材料剛体(Rigid)または弾性体(Elastomeric)。用途に合わせて選択
製法3D プリント
寸法ワークごとに生成
設計・製造三河産業(日本)

相談する

治具にしたいワークの 3D データ、用途(搬送、検査、組立など)、数量が分かると、提案が早くなります。
